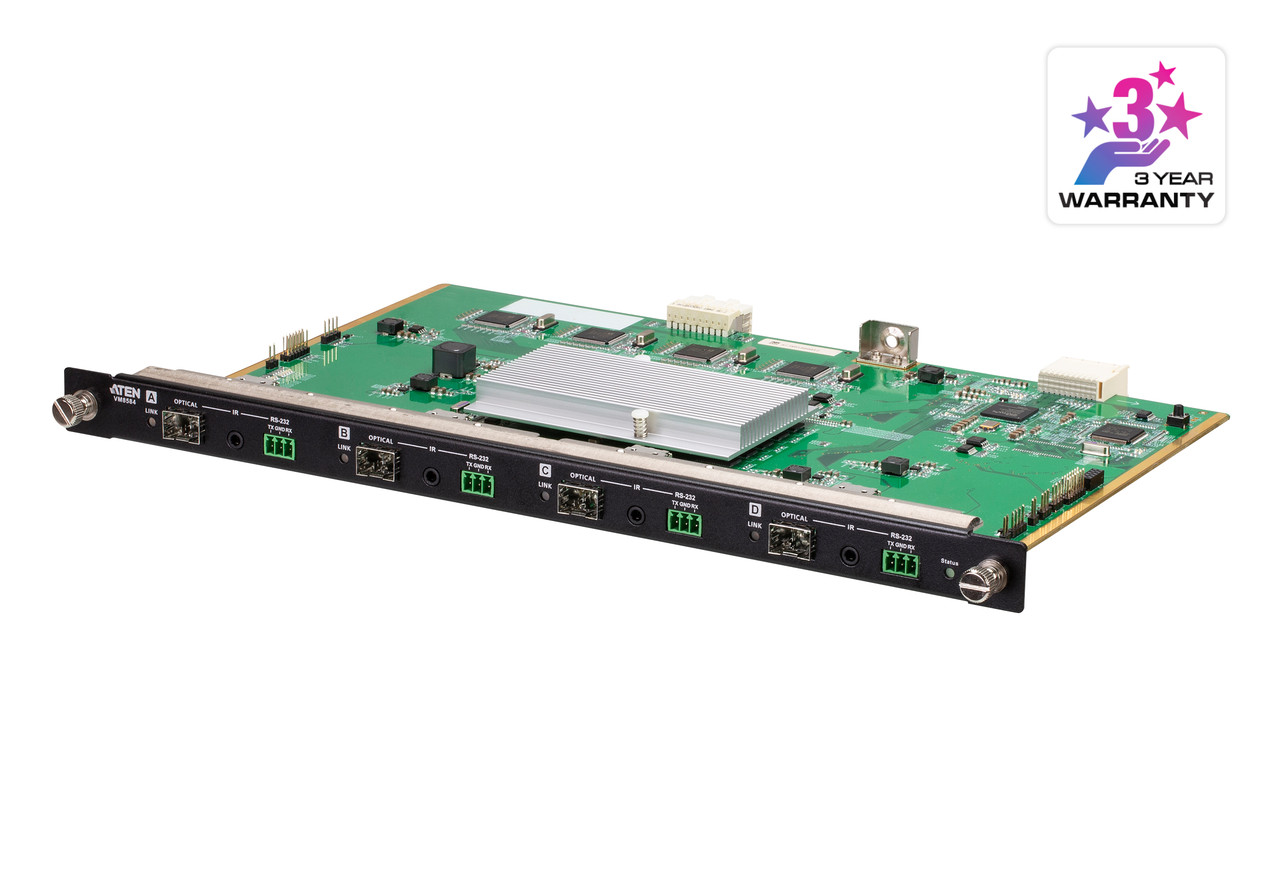

4-портовая плата вывода c оптоволоконным подключением 10G (4K@ 10км (K2, одномод)) VM8584K2 ATEN
- Под заказ
- Оптом и в розницу
- Код: VM8584K2-AT
4 011 142 ₸
Показать оптовые цены- +7 (778) 900-30-96
- +7 (727) 293-90-76
ATEN VM8584K2 4-портовая плата вывода c оптоволоконным подключением 10G (4K@ 10км (K2, одномод))
- Совместимость с матричными коммутаторами VM-линейки; возможность смешивания и совместного сочетания с модульными платами ввода/вывода любого типа для достижения оптимальной гибкости
- Превосходное качество изображения до 4096 x 2160 при 60 Гц (4:2:0) при передаче на большие расстояния:
• с использованием комплекта VM8584K1 и многомодового оптоволокна до 300 метров
• с использованием комплекта VM8584K2 и одномодового оптоволокна до 10 километров - Двунаправленные RS-232 и ИК-каналы для гибкого управления устройствами
- Поддержка технологии FrameSync, предотвращающей перерывы изображения, синхронизируя частоту кадров после масштабирования с частотой кадров входного сигнала
4-портовая плата вывода c оптоволоконным подключением 10G модели VM8584 предназначена для организации простого способа маршрутизации между 4 источниками HDMI-сигнала и 4 дисплеями с использованием оптических видеоудлинителей. А также для создания до 16/32 входных и 16/32 выходных соединений по различным аудио/видео-интерфейсам на модульном матричном коммутаторе компании ATEN. 4-портовая плата вывода VM8584 разработана с использованием волоконно-оптической технологии для передачи сигналов на больших дистанциях. С помощью модулей SFP+ она позволяет по дуплексным оптоволоконным кабелям расширить расстояние передачи несжатого 4K-сигнала до 300 м (комплект VM8584K1) или до 10 км (комплект VM8584K2). Использование оптического волокна с одним комплектом дуплексных кабелей, легко подключаемых к гнезду SFP+, значительно упрощает процедуру прокладки кабелей, при этом обеспечивая передачу аудио-, видео-, инфракрасных и RS-232 сигналов на большие расстояния и без искажений. Вместе с этим, плата вывода VM8584 поддерживает высокую скорость передачи данных 10,2 Гбит/с и соответствует спецификациям HDMI, включая 3D, Deep Color и 4K, гарантируя превосходное качество изображения.
Платы ввода/вывода VM-линейки компании ATEN поддерживают установку с возможностью «горячей» замены, что дает системным интеграторам большую гибкость и эффективность при обслуживании. Наряду с модульными матричными коммутаторами компании ATEN они являются идеальными решениями, в полной мере соответствующими Вашим потребностям в критически важных применениях, связанных с масштабируемым видео.
- Совместимость с матричными коммутаторами VM3250/VM3200/VM1600A; возможность смешивания и совместного сочетания с модульными платами ввода/вывода любого типа для достижения оптимальной гибкости
- Расширяет по дуплексным оптоволоконным на больших расстояниях передачу аудио-, видео-, инфракрасных и RS-232 сигналов
- Превосходное качество изображения до 4096 x 2160 при 60 Гц (4:2:0) при передаче на большие расстояния:
• с использованием комплекта VM8584K1 и многомодового оптоволокна до 300 метров
• с использованием комплекта VM8584K2 и одномодового оптоволокна до 10 километров - 4K-масштабатор (Scaler) – функция масштабирования изображения для преобразования входных разрешений в оптимальные разрешения экрана*
- Поддержка Seamless Switch ™ – функция переключения с близкой к нулю задержкой, позволяющая обеспечить непрерывность видеопотоков, переключения в режиме реального времени и стабильную передачу сигналов*
- Поддержка функции создания видео-стены – позволяющей с помощью графического интерфейса создавать настраиваемые макеты видеостен*
- Поддержка функций HDMI (3D, Deep Color, 4K); совместимость с HDCP 2.2
- Поддержка Consumer Electronics Control (CEC)
- Двунаправленный канал RS-232 – позволяет подключаться к последовательным устройствам или терминалам, таким как сенсорные экраны и сканеры штрих-кода*
- Двунаправленный ИК-канал – передача ИК-сигнала обрабатывает одно направление в единицу времени, в диапазоне от 30 кГц до 60 кГц*
- Поддержка EDID Expert™ – функция выбирает оптимальные настройки EDID для плавного переключения, высококачественного отображения и использования наилучших разрешений на разных экранах
- Поддержка технологии FrameSync – предотвращающей перерывы изображения, синхронизируя частоту кадров после масштабирования с частотой кадров входного сигнала*
- Поддержка платами ввода/вывода и оптоволоконными модулями возможности «горячей» замены для упрощения интеграции и обслуживания
*Примечание: плата вывода VM8584 предназначена для работы с видеоприемником VE883R. Данные функции доступны только при использовании с VE883R.
Волоконно-оптическая технология | |
Скорость обработки данных | 10.3 Гбит/с |
Длина волны | комплект VM8584K1: 850 нм комплект VM8584K2: 1310 нм |
Тип оптоволокна | комплект VM8584K1: многомодовое (MM), OM3, тип LC Duplex комплект VM8584K2: одномодовое (SM), тип LC Duplex |
Видеовыход | |
Интерфейсы | 4 x двунаправленных оптических разъёма SFP+ (LC) |
Видео | |
Макс. скорость передачи данных | 10.2 Гбит/с (3.4 Гбит/с на каждую полосу) |
Макс. частота пикселизации | 340 MГц |
Соответствие | HDMI (3D, Deep Color, 4K) Совместимость с HDCP 2.2 Consumer Electronics Control (CEC) |
Макс. разрешение | До 4096 x 2160 / 3840 x 2160 при 60 Гц (4:2:0); 4096 x 2160 / 3840 x 2160 при 30 Гц (4:4:4) |
Макс. расстояние | комплект VM8584K1: до 300м (многомодовый (MM), OM3, черного цвета) комплект VM8584K2: до 10км (одномодовый (SM), синего цвета) |
Управление | |
Канал RS-232 | 4 x 3-полюсных блока терминальных разъемов |
ИК канал | 4 x миниатюрное гнездо стерео (черного цвета) |
Светодиодные индикаторы | |
Состояние | 1 (зеленого цвета) |
Связь | 4 (оранжевого цвета) |
Энергопотребление | 22.96W:108BTU |
Температура и влажность | |
Рабочая температура | 0–40°C |
Температура хранения | -20–60°C |
Влажность | 0 - 80% рт. ст. без образования конденсата |
Физические свойства | |
Корпус | Металлический |
Масса | 0.65 kg ( 1.43 lb ) |
Размеры (Д х Ш х В) | 35.20 x 23.80 x 2.33 cm (13.86 x 9.37 x 0.92 in.) |
Картонная упаковка | 2 штуки |
Примечание | 1. Указана приблизительная дальность функционирования. Реальное максимальное расстояние может варьироваться в зависимости от типа волокна, полосы пропускания, установленных разъемов, потерь сигнала, модовой или хроматической дисперсии, фактора окружающей среды и изгибов. 2. Рекомендуется использовать одномодовые волоконно-оптические кабели, соответствующие спецификациям стандарта IEC 60793- 2-50 B1.1 или ITU-T G.652.B и многомодовые, волоконно-оптические кабели, соответствующие спецификациям стандарта IEC 11801 (OM3). 3. Устройство относится к классу 1 безопасности продуктов с лазером. Оно соответствует нормам безопасности IEC-60825, FDA 21 CFR 1040.10 и FDA 21 CFR 1040.11. |
Примечание | Обратите внимание, что для некоторых изделий монтируемых стойку, физические размеры (ШxГxВ) выражаются в формате (ДxШxВ). |
Комплектация
- 1x 4-портовая плата вывода c оптоволоконным подключением 10G VM8584
- 4x оптоволоконных SFP+ модуля
- 4x 3-полюсных блока терминальных разъемов
- 1x ИК-приемник
- 1x ИК-передатчик (излучатель)
- 1x руководство пользователя
Основные | |
---|---|
Производитель | ATEN |
Страна производитель | Тайвань |
- Цена: 4 011 142 ₸
