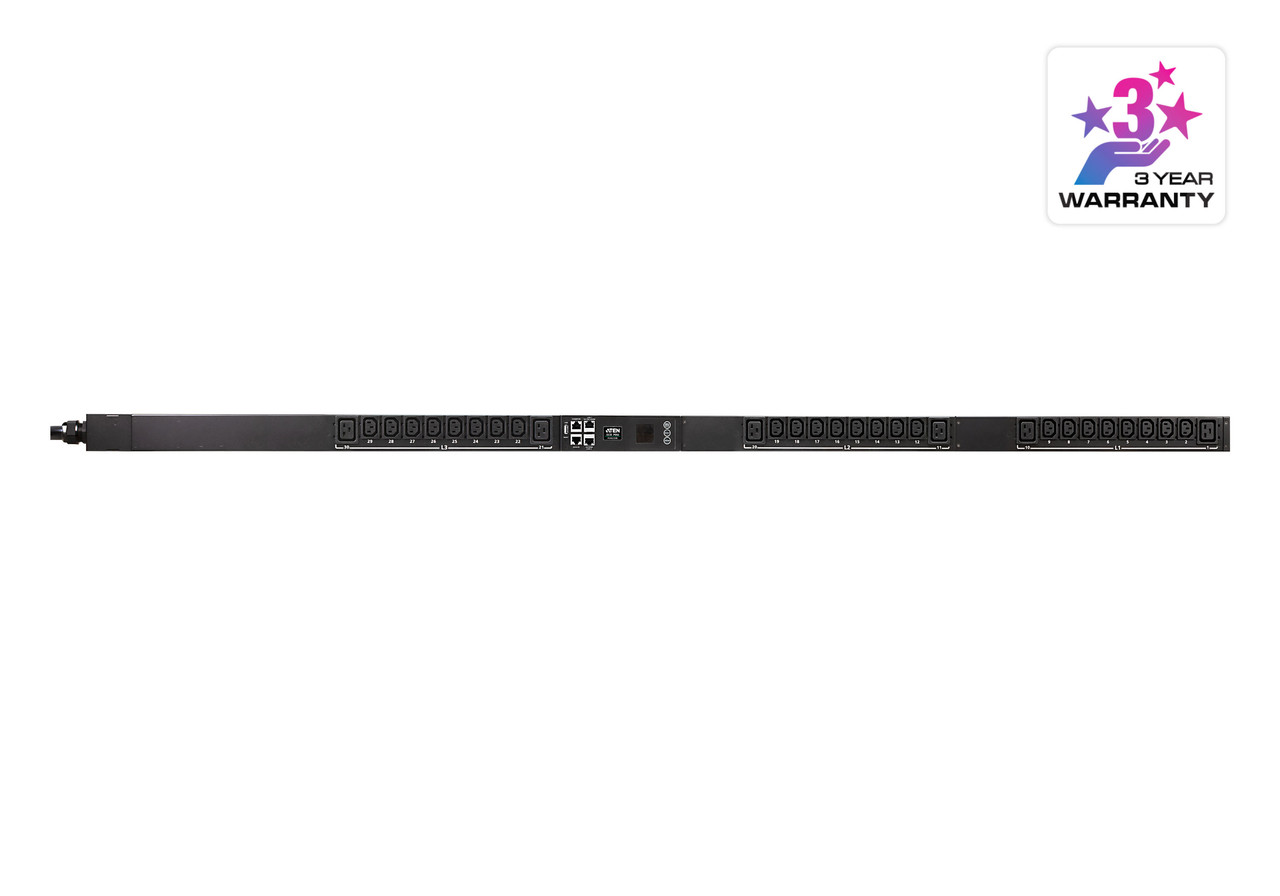

16A 30- розеточный 3-фазный интеллектуальный PDU (24 x IEC320 C13 +6 x IEC320) 400/230В PG95230G ATEN

ATEN PG95230G 3-фазный (3-Phase) интеллектуальный PDU (24 x IEC320 C13 +6 x IEC320 C19) 400/230В 16A (Max)

• Процессор ARM Cortex-A8 для гибких методов управления через порты LAN/COM/USB/датчиков окружающей среды и расширенный мониторинг с помощью ЖК-дисплея на операционной панели
• Позволяет создавать каскадные подключения до 64 БРП
• Энергосберегающие реле, позволяющие контролировать большие объемы протекающего тока, для снижения энергопотребления
• Точное измерение кВтч (+/-1%) для предварительного отслеживания, улучшения заведенного порядка энергопотребления и дальнейших стратегических

Для поддержания бесперебойной работы в центре обработки данных или серверной устойчивая энергоэффективность может иметь решающее значение. Реализация эффективного управления питанием часто требует усовершенствований как на аппаратном, так и на программном уровне. Поскольку растет тенденция к использованию 3-фазного питания из-за его эффективности в производстве, передаче и распределении электроэнергии, компания ATEN представляет свою новейшую серию блоков распределения питания (БРП), получившую индекс PG. Они доступны в конфигурациях розеток IEC, а для соответствия требованиям растущего спроса на электропитание ИТ-оборудования с высокой плотностью размещения в серверных и центрах обработки данных, спроектированы в корпусе высотой 0U. Блок распределения питания PG95230 оснащен процессором ARM Cortex-A8 и 30 выходными портами розеток, обеспечивающими питание всего подсоединенного оборудования менее чем за 10 секунд после подключения. Он предоставляет наиболее точные данные о потреблении энергии в кВтч (+/-1%) для предварительного отслеживания, улучшения заведенного порядка энергопотребления и дальнейших стратегических линий. Как энергосберегающий продукт, PG95230 предназначен для обеспечения более низкого энергопотребления в соответствии с передовой практикой в сетевой инфраструктуре, обеспечивая при этом сокращения выбросов CO2 до 70,65 кг (эквивалент потребляемой мощности 131,4 кВт), снижению затрат на электроэнергию и налогов на выбросы углерода, которые необходимо оплачивать ежегодно.

Энергосберегающее реле

Благодаря встроенным энергосберегающим реле – подтипу электромагнитного переключателя – управление большой величиной тока становится простым, что по сравнению с моделями без энергосберегающих реле приводит к годовой экономии потребляемой мощности 131,4 кВт на 30–розеточный БРП. Кроме того, распределение электроэнергии будет оставаться функциональным и непрерывным даже в случае сбоя, что обеспечивает отличное время безотказной работы для оптимизации надежности системы.

Повышение надежности соединения

Розетки могут быть защищены надежным фиксатором, предотвращающим отсоединение шнура питания из-за вибрации или человеческих ошибок.

ЖК-дисплей для оповещения в реальном времени

На ЖК-дисплее с подсветкой могут отображаться предупреждения, информирующие пользователей о неожиданных состояниях питания.

Функция замены «налету»

Операционная панель с ЖК-дисплеем поддерживает замену «налету» и может быть снята и заменена без отсоединения критически важной подключенной нагрузки.

Два порта LAN для организации масштабируемой сети

PG95230 оснащен двумя портами LAN (например, Интернет и Интранет), поддерживающими Ethernet-соединение со скоростью до 1 Гбит/с с возможностью создания каскадных подключений до 64 БРП. Это позволяет избежать расходов на установку дополнительных сетевых коммутаторов для объединения сетевых подключений, экономя при этом больше места в стойке для размещения большего количества ИТ-оборудования в расширяемой сети.

Датчики окружающей среды

Порт датчика с разъемом RJ-45 позволяет подсоединить до 8 датчиков окружающей среды (путем последовательного подключения) для мониторинга и управления температурой, влажностью, потоком воздуха, перепадом давления воздуха и утечками, а также для оповещения о потенциальных угрозах.

Гибкая работа в сети

Для увеличения скорости работы подключение устройства с последовательным интерфейсом к БРП через COM-порт обеспечивает еще одно средство для осуществления связи с помощью командной строки. Кроме того, данный порт также функционирует как порт PON-устройств для Ethernet-подключения к KVM-переключателю с доступом по IP серии KN, с целью централизованного управления питанием до 16 БРП, подсоединенных последовательно.
Примечание: данная функция будет включена в следущих выпусках встроенного ПО.

Возможность подключения к сети по Wi-Fi

PG95230 можно подключить к сети через Wi-Fi USB-адаптер для работы с DCIM, обновления микропрограммы, экспорта журнала, быстрой настройки и многого другого.

Регулируемый шнур питания для гибкой установки в стойке

PG95230 поставляется со встроенным в устройство регулируемым шнуром питания, способным поворачиваться на 90 градусов. Это обеспечивает гибкость установки в стойку, что приводит к лучшей организации расположения кабелей.

Мониторинг DCIM

Интеграция с ПО eco DC от ATEN — устанавливаемым на компьютер и веб-инструментом для оптимизированного управления инфраструктурой центра обработки данных (DCIM). Данные о распределении электроэнергии, энергопотреблении и окружающей среде, полученные от БРП и подключенных устройств, можно отслеживать с помощью удобного веб-интерфейса для интеллектуального управления питанием.

Цветная панель для более удобного управления устройствами

Блоки распределения питания линейки PG оснащены операционной панелью с ЖК-дисплеем, которая по-умолчанию имеет красный цвет и при необходимости может быть изменена на желтый, фиолетовый, синий и зеленый цвет путем приобретения цветных наклеек. Эти цветовые коды облегчают различение устройств подачи питания, а также ускоряют поиск и устранение неисправностей в случае непредвиденных сбоев.

Применения

3-фазные БРП линейки PG идеально подходят для серверных групп оборудования в стойках, требующих энергосберегающего распределения питания для ИТ-оборудования с высокой плотностью размещения в серверных помещениях или центрах обработки данных

3-фазный блок распределения питания (БРП) с функцией измерения модели PG95230 компании ATEN выполнен в стоечном корпусе высотой 0U и содержит 6 розеток IEC 60320 C19 и 24 розетки IEC 60320 C13. Он оснащен процессором ARM Cortex-A8 и предоставляет гибкие методы управления через порты LAN/COM/USB/датчика окружающей среды, а также возможностью обеспечения питанием всего подсоединенного оборудования менее чем за 10 секунд после подключения. В целях экономичной и компактной установки устройства линейки PG поддерживают расширение каскадом, что позволит подключить до 64 БРП. В результате 3-фазные БРП серии PG удовлетворяют растущий спрос на энергоснабжение для ИТ-устройств с высокой плотностью размещения в серверных помещениях и центрах обработки данных .

В БРП линейки PG используются встроенные энергосберегающие реле, которые являются подтипом электромагнитных переключателей, позволяющие контролировать большие объемы протекающего тока, что приводит к более низкому энергопотреблению по сравнению с моделями реле, не обладающими энергосбережением.

На выбор пользователей доступны пять цветов (желтый, красный, фиолетовый, синий и зеленый) наклеек на операционную панель с ЖК-дисплеем, что упрощает различение устройств подачи питания и ускоряет поиск и устранение неисправностей. Кроме того, операционная панель с ЖК-дисплеем допускает замену «налету» и может быть снята и заменена без отсоединения критически важной подключенной нагрузки.

Линейка PG представляет собой интеллектуальное решение для распределения питания и управления, позволяющее минимизировать общие затраты, которое идеально подходит для ИТ-применений с высокой плотностью оборудования, таких как корпоративные серверы, сетевые шкафы и центры обработки данных.

• БРП линейки PG выполнены в стоечном корпусе высотой 0U и содержат 6 розеток IEC 60320 C19 и 24 розетки IEC 60320 C13
• Процессор ARM Cortex-A8 для гибких методов управления через порты LAN/COM/USB/датчиков окружающей среды и расширенный мониторинг с помощью ЖК-дисплея на операционной панели
• Основные аппаратные/сетевые характеристики:
  – Ethernet-интерфейс 1 Гбит/с
  – Автоматическая отправка пинг-запроса и перезагрузка
  – Протоколы удаленного управления: TCP/IP, UDP, HTTP, HTTPS, SSL, DHCP, ARP, NTP, DNS, Auto Sense, Ping, SNMP V1&V2&V3, Telnet, Modbus (через TCP/IP), Wi-Fi, сетевые протоколы 802.11 a/b/g/n, IPv6 и SMS
  – Оповещения/сигналы тревоги: получение сигналов тревоги по SNMP, SMS¹ и системный журнал
  – Поддержка скриптов: протокол JSON-RPC (удаленный вызов процедур) и скрипты Python для управления указанным БРП (например, включение/выключение)¹
  – Безопасность: 2-уровневый доступ с учетной записью/паролем для входа в систему и фильтр IP/MAC, протоколы TLS 1.2
  – Аутентификация: LDAP, RADIUS, TACACS+
• Возможности расширения
  – Позволяет создавать каскадные подключения до 64 БРП
  – До 16 БРП могут быть последовательно подключены при соединении через порт LAN и порт PON с KVM-переключателями с доступом по IP серии KN компании ATEN²
• Энергосберегающие реле, позволяющие контролировать большие объемы протекающего тока, для снижения энергопотребления
• Точное измерение кВтч (+/-1%) для предварительного отслеживания, улучшения заведенного порядка энергопотребления и дальнейших стратегических линий
• Порт датчика с разъемом RJ-45 позволяет подключать до 8 датчиков окружающей среды (путем последовательного подключения) для мониторинга и управления температурой, влажностью, потоком воздуха, перепадом давления воздуха и утечками³
• ЖК-дисплей в режиме реального времени отображает предупреждения, информирующие пользователей о неожиданных состояниях питания
• Встроенный в устройство регулируемый шнур питания, способный поворачиваться на 90 градусов, обеспечивающий гибкость установки в стойку, что приводит к лучшей организации расположения кабелей
• Надежная фиксация, предотвращающая отсоединение шнура питания из-за вибрации или человеческих ошибок
• Поддерживает ПО ATEN eco DC (средство управления энергопотреблением и DCIM на основе веб-интерфейса) для мониторинга распределения электроэнергии, данных об энергопотреблении и окружающей среде от БРП и подключенных устройств

  Примечание:
  1. Будет добавлено в будущих выпусках микропрограммы.
  2. Требуется обновление микропрограммы в устройствах серии KN.
  3. Для получения дополнительной информации о датчике окружающей среды, пожалуйста, обратитесь к местному торговому представителю.

Комплектация

• 1 x блок распределения питания
• 1 x комплект для монтажа в стойку
• 1 x кабель RJ-45 — DB-9
• 1 x цветная наклейка на панель
• 1 x инструкция по эксплуатации
