1-портовый консольный сервер с поддержкой PoE для защищенного подключения к устройствам SN3401P ATEN
- В наличии
- Оптом и в розницу
- Код: SN3401P-AX
173 880 ₸
Показать оптовые цены- +7 (778) 900-30-96
- +7 (727) 293-90-76

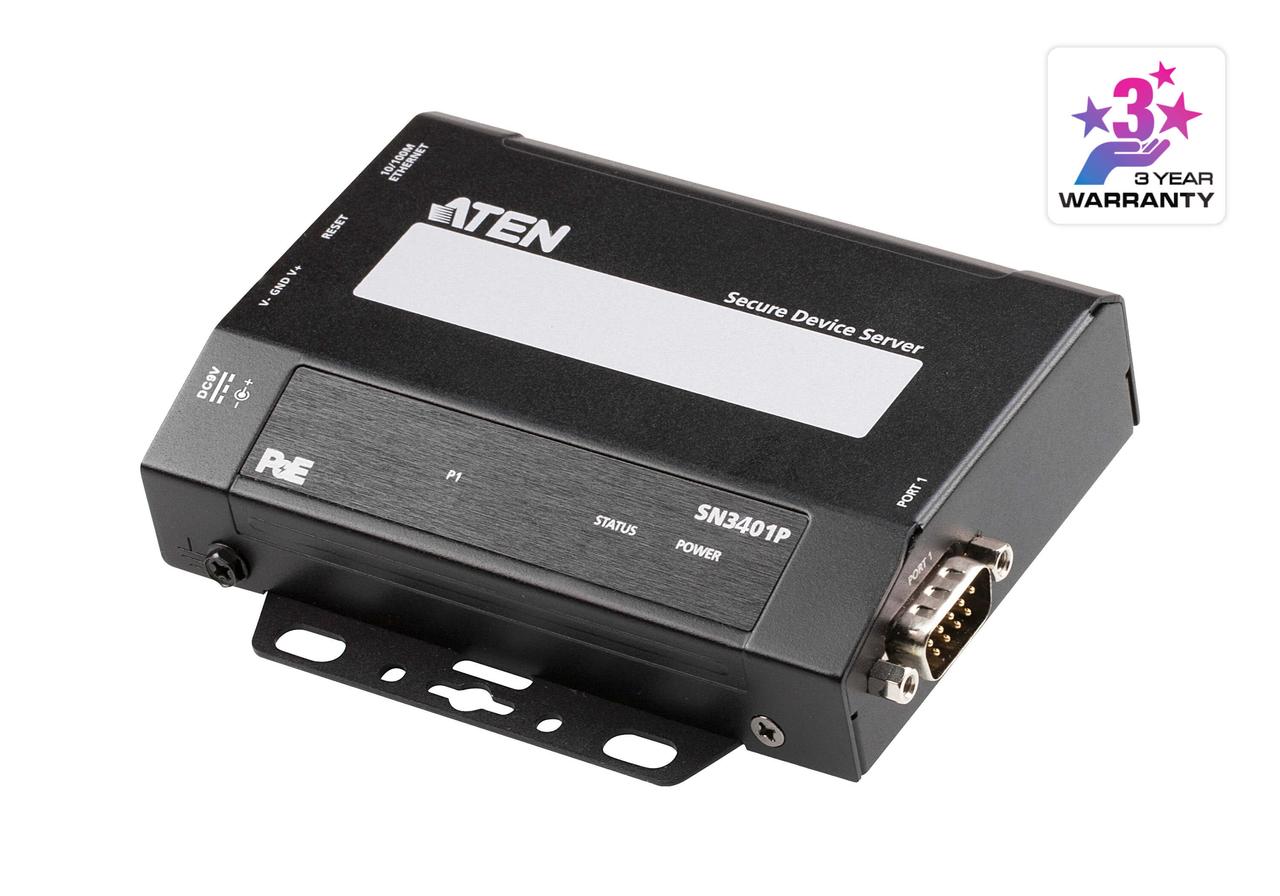

ATEN SN3401P 1-портовый консольный сервер с поддержкой PoE для защищенного подключения к устройствам с интерфейсом RS-232/422/485
- 1 последовательный порт RS-232/422/485 для защищенной передачи последовательных данных через Ethernet
- Поддержка защищенных режимов работы – Secure Real COM, Secure Serial Tunneling Server / Client, Secure TCP Server / Client, Console Management (SSH) и Console Management Direct (SSH)
- Резервный вход питания (разъем питания и клеммная колодка) для обеспечения бесперебойного питания; совместимость со стандартом IEEE 802.3af, как PoE PD (питаемое устройство)
- Поддержка шлюза Modbus для преобразования между протоколами Modbus TCP и Modbus RTU/ASCII
Простое в использовании, безопасное и надежное решение упрощает мгновенное подключение широкого спектра последовательных устройств к локальной сети Ethernet на базе IP-соединений. Консольный сервер для защищенного удаленного доступа к последовательным портам модели SN3401P компании ATEN обеспечивает простое и быстрое подключение устройств с последовательным портом к сети Ethernet. Это позволяет удаленно получать доступ с компьютера, расположенного в любом месте, к последовательным устройствам RS-232. Благодаря наличию различных надежных возможностей консольный сервер SN3401P идеально подходит в применениях для управления коммерческими и промышленными процессами.
Защита от повышенного напряжения и изоляция для обеспечения стабильности системы
Для обеспечения безопасной и надежной работы защита от повышенного напряжения является жизненно важным аспектом скоординированной электрической защиты любого объекта. Учитывая это, в консольном сервере SN3401P реализована защита с магнитной изоляцией 1,5 кВ для сигналов Ethernet. Также устройство оснащено защитой от повышенного напряжения для последовательного порта, Ethernet и питания, которая предотвращает неконтролируемые перепады напряжения или тока. Помимо соответствия стандартам промышленной безопасности, он протестирован на соответствие требованиям IEC 61000-4 к форме импульсной волны для обеспечения стабильности и надежности системы.
Повышенный уровень безопасности устройств на каждом этапе
Растущее число кибератак в эпоху промышленного Интернета вещей может вывести системы из строя и привести к огромным потерям времени и денег. Во избежание потенциальных рисков уязвимости, предприятиям необходима многоуровневая система защиты для обеспечения безопасной передачи данных, включающая регулярные обновления микропрограммы, а также различные зашифрованные формы аутентификации и контроля доступа. Консольный сервер SN3401P оснащен функциями безопасности на каждом этапе, включая контроль доступа к сети и аутентификацию пользователей, целостность данных и конфиденциальность. Кроме того, в режиме работы с расширенными функциями безопасности, Вы можете получать любые необходимые эксплуатационные данные с места и при обеспечении передовой защиты.
Комплексные режимы безопасной работы
Для поддержки различных типов последовательных устройств, которые могут быть представлены в сети, консольным сервером SN3401P предлагается широкий выбор режимов работы, включая Real COM, TCP, Serial Tunneling консольное управление и UDP. В каждом режиме устройство поддерживает расширенные функции безопасности, позволяющие пользователям оптимизировать работу и обеспечить безопасную передачу последовательных данных.
*UDP не работает в защищенном режиме.
Простой и экономичный шлюз Modbus
Можно использовать консольный сервер SN3401P в качестве стандартного шлюза Modbus для преобразования между протоколами Modbus TCP и Modbus RTU/ASCII. Он поможет беспрепятственно интегрировать последовательные slave-устройства Modbus в существующую сеть Modbus TCP, таким образом делая их доступными для последовательных master-устройств.
Простая настройка с помощью веб-консоли и консоли Telnet/SSH
Настройка в 3 шага с помощью веб-консоли позволяет выполнить быструю установку консольного сервера SN3401P. При доступе через браузер предоставляется интуитивно понятная веб-консоль с многоязычными функциями. Она позволяет за 3 шага выполнить облегченную и быструю настройку и дальнейшее управление устройствами для активации использования, потребовав у пользователей в среднем всего 1 минуту. Кроме того, для решения с низкой пропускной способностью доступна консоль Telnet/SSH.
Contact Us
Get a quote for this product or get in touch with our sales expertsGet Quote
Простое устранение неполадок
Компания ATEN осознает всю серьезность потерь и утечки данных. Консольный сервер SN3401P оснащен буфером порта в 64 КБ для предотвращения потери данных в случае сбоя сети. Кроме того, уведомления о событиях будут отправляться автоматически по электронной почте SMTP и ловушках SNMP, при отключении последовательных устройств из-за сбоя питания или возникновения определенных пользователем ошибок. Кроме того, журналы системных событий доступны для записи и отслеживания истории действий и могут быть сохранены во внутренней памяти или на сервере Syslog. Поэтому пользователи в любое время могут получить данные для отслеживания и устранения неполадок.
Области применения
Консольный сервер SN3401P обеспечивает мгновенное подключение последовательных устройств к сети. Он может использоваться в различных коммерческих применениях и средах автоматизации промышленных процессов, требующих подключения устройств с последовательным портом к сети Ethernet. В таких как, POS, контроль доступа, системы SCADA, мониторинг окружающей среды и датчиков, удаленное управление устройствами и объектами, а также во многих других.
Универсальные варианты монтажа
Консольный сервер SN3401P гибко адаптируется к различным средам установки и может быть смонтирован различными способами. Поэтому Вы можете его легко установить в Вашей рабочей области. Возможные варианты монтажа: на стене, столе, на DIN-рейке или при необходимости в стойке (с использованием дополнительного комплекта VE-RMK1U).
Сравнение продуктов
Опция |
1-портовый консольный сервер для защищенного подключения к устройствам с интерфейсом RS-232/422/485 |
1-портовый консольный сервер с поддержкой PoE для защищенного подключения к устройствам с интерфейсом RS-232/422/485 |
2-портовый консольный сервер для защищенного подключения к устройствам с интерфейсом RS-232/422/485 |
2-портовый консольный сервер с поддержкой PoE для защищенного подключения к устройствам с интерфейсом RS-232/422/485 |
---|---|---|---|---|
PoE |
N/A |
✔ |
N/A |
✔ |
Serial Standard |
RS-232/422/485 |
RS-232/422/485 |
RS-232/422/485 |
RS-232/422/485 |
Number of Serial Ports |
1 |
1 |
2 |
2 |
Консольный сервер с поддержкой PoE для защищенного подключения к устройствам с интерфейсом RS-232/422/485 модели SN3401P, это внешнее сетевое устройство на основе IP-подключения, предоставляющее возможность безопасного подсоединения устаревших последовательных устройств с интерфейсом RS-232/422/485 к сети Ethernet. Это позволяет получить удаленный доступ к последовательным устройствам с компьютера, расположенного где угодно, одновременно увеличивая количество последовательных портов для любого хост-компьютера в сети.
Учитывая широкое использование систем диспетчерского управления и сбора данных (SCADA) во многих отраслях промышленности для получения данных от контроллеров с программируемой логикой (ПЛК), счетчиков и датчиков через последовательные порты, консольный сервер SN3401P особенно подходит в применениях для управления промышленными процессами. Поддерживая двунаправленное преобразование между последовательным форматом данных и форматом Ethernet, консольный сервер SN3401P облегчает доступ ко всем инструментам сбора данных с локальных и удаленных объектов через сеть Ethernet.
Консольный сервер SN3401P обладает рядом полезных режимов работы. Поддерживается безопасный TCP-сервер/клиент, безопасный последовательный туннельный сервер/клиент, безопасный Real COM и режимы консольного управления в критически важных, с точки зрения для безопасности, применениях. Таких как, телекоммуникации, контроль доступа и управление на удаленном узле сети. Совместимость с IEEE 802.3af позволяет моделям SN3401P/SN3402P получать питание от устройства, поддерживающего PoE PSE (Power Sourcing Equipment, оборудование-источник питания), обходясь без дополнительного источника питания.
Можно использовать консольный сервер SN3401P в качестве стандартного шлюза Modbus для преобразования между протоколами Modbus TCP и Modbus RTU/ASCII. Он поможет беспрепятственно интегрировать последовательные slave-устройства Modbus в существующую сеть Modbus TCP и, таким образом, сделать их доступными для последовательных master-устройств.
- Возможности подключения последовательного интерфейса к Ethernet
- 1 последовательный порт RS-232/422/485 для защищенной передачи последовательных данных через Ethernet
- Программно-настраиваемая терминация (120 Ом) и подтягивающий резистор высокого/низкого сопротивления (1 кОм или 150 кОм) встроены в режим RS-485, чтобы избежать отражения сигнала
- Поддержка защищенных режимов работы – Secure Real COM, Secure Serial Tunneling Server / Client, Secure TCP Server / Client, Console Management (SSH) и Console Management Direct (SSH)
- Стандартные режимы работы – Real COM, TCP Server / Client, Serial Tunneling Server / Client, UDP, Console Management (Telnet) и Console Management Direct (Telnet)
- Драйверы Real COM, Real TTY и Fixed TTY для Windows, Linux и UNIX
- Удобный доступ к консольному управлению с помощью средства просмотра на основе Java (SSH/Telnet) или сторонние клиенты, такие как PuTTY
- Простой доступ к консольному порту через средство просмотра на основе Java и готовность к работе с Sun Solaris ("break-safe")
- Возможность одновременного доступа нескольких пользователей к одному и тому же порту – до 16 подключений на порт
- Поддержка шлюза Modbus для преобразования между протоколами Modbus TCP и Modbus RTU/ASCII
- Аппаратное обеспечение
- Резервный вход питания (разъем питания и клеммная колодка) для обеспечения бесперебойного питания
- Совместимость со стандартом IEEE 802.3af, как PoE PD (питаемое устройство)
- Защита от повышенного напряжения для последовательного порта, Ethernet и входов питания
- Доступен монтаж на DIN-рейку, настенный монтаж, монтаж в стойку и на стол
- Поддерживает скорости передачи 110, 134, 150, 300, 600, 1200, 1800, 2400, 4800, 7200, 9600, 19200, 38400, 57600, 115200, 230.4k, 460.8k, 921.6k бит/с
- Безопасность
- Поддержка безопасного входа через браузеры с шифрованием данных TLS 1.2 и 2048-битными сертификатами RSA
- Настраиваемые разрешения пользователей для доступа к портам и управления ими
- Локальная и удаленная аутентификация и вход
- Сторонняя аутентификация (например, RADIUS)
- Фильтр IP-адресов для надежной защиты
- Управление системой
- Доступ через браузер с помощью интуитивно понятного графического интерфейса
- Мастер ускоренной установки на основе браузера для выполнения быстрой настройки
- Терминальный доступ с пользовательским интерфейсом на основе меню через Telnet/SSH
- Обнаружение статуса «Online / Offline» подключенных последовательных устройств (включая клеммные блоки) – автоматическая отправка уведомлений о событиях, когда устройства отключены (например, сбой питания) для мониторинга состояния устройства
- Журналы системных событий и журналы порта могут быть сохранены во внутренней памяти или на сервере системного журнала
- Агент SNMP (v1/v2c)
- Уведомление о событии – поддерживает уведомление по электронной почте SMTP и ловушке SNMP (v1/v2c)
- Резервное копирование/восстановление конфигурации системы и возможность обновления микропрограммы
- Буфер порта емкостью 64 КБ предотвращает потерю данных при отключении сети
- Поддержка NTP для синхронизации с сервером времени
- Многоязычный веб-интерфейс
Разъемы | |
Последовательный | 1 x разъем DB-9 |
Сеть | 1 x гнездо RJ-45 |
Питание | 1 x разъем для подключения источника постоянного тока 1 x 3-полюсная клеммная колодка 1 x RJ-45 (поддержка PoE, соответствие IEEE 802.3af) |
Переключатели | |
Сброс параметров | 1 x полу-утопленная кнопка |
Светодиодные индикаторы | |
Питание | 1 (Зеленого цвета) |
Состояние | 1 (Желто-зеленого/красного цвета) |
10/100 Мбит/с | 2 (Зеленого/Оранжевого цвета) |
Порты | 1 (Зеленого/Оранжевого цвета) |
Входное напряжение | Разъем постоянного тока: 9 В постоянного тока (с помощью дополнительного адаптера питания) Клеммная колодка: 9-48 В постоянного тока PoE: 48 В постоянного тока |
Энергопотребление | DC48V:1.30W:6BTU POE:1.475W:7BTU |
Интерфейсы | |
Последовательный | RS-232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND RS-422: Tx+, Tx-, Rx+, Rx-, GND RS-485-4w: Tx+, Tx-, Rx+, Rx-, GND RS-485-2w: Data+, Data-, GND Подтягивающий резистор высокого/низкого сопротивления для RS-485: 1 кОм, 150 кОм Скорость (бит/с): 110, 134, 150, 300, 600, 1200, 1800, 2400, 4800, 7200, 9600, 19200, 38400, 57600, 115200, 230400, 460800, 921600 Биты данных: 5, 6, 7, 8 Контроль четности: None, Even, Odd, Space, Mark Стоповые биты: 1, 1.5, 2 Контроль потока: RTS/CTS, DTR/DSR, XON/XOFF |
Сеть | 10/100 Base TX Встроенная магнитоизоляционная защита 1,5 кВ |
Промышленные протоколы | Ethernet подключение: Modbus TCP Client (Master), Modbus TCP Server (Slave) Последовательное подключение: Modbus RTU/ASCII Master, Modbus RTU/ASCII Slave Макс. 16 соединений в режиме Modbus Master и 32 соединения в режиме Modbus Slave. |
Соответствие | EMC: EN 55032/35 EMI: CISPR 32, FCC часть 15B класс A EMS: IEC 61000-4-2 ESD: Контакт: 4 кВ; Воздух: 8 кВ IEC 61000-4-3 RS: от 80 МГц до 1 ГГц: 3 В/м IEC 61000-4-4 EFT: Мощность: 1 кВ; Сигнал: 0,5 кВ IEC 61000-4-5 Surge: Мощность: 2 кВ (адаптер питания), 1 кВ (клеммная колодка); Сигнал: 1 кВ IEC 61000-4-6 CS: от 150 кГц до 10 МГц: 3 В/м; от 10 кГц до 30 МГц: от 3 до 1 В/м; от 30 кГц до 80 МГц: 1 В/м IEC 61000-4-8 PFMF IEC 61000-4-11 DIPs Безопасность: соответствие стандартам UL 60950-1 и UL 62368-1 RoHS |
Температура и влажность | |
Рабочая температура | 0 - 60°C |
Температура хранения | -40 - 75°C |
Влажность | 5 ~ 95% рт. ст. без образования конденсата |
Физические свойства | |
Корпус | Металлический |
Масса | 0.21 kg ( 0.46 lb ) |
Размеры (Д х Ш х В) | 9.80 x 11.70 x 2.60 cm (3.86 x 4.61 x 1.02 in.) |
Установка | на столе, настенный монтаж, монтаж на DIN-рейку, монтаж в стойку (с набором для установки VE-RMK1U) |
Другие | Потребляемая мощность 9 В постоянного тока: 1.18 Вт: 6BTU Адаптер питания продается отдельно. Набор для монтажа в стойку (VE-RMK1U) продается отдельно. |
Примечание | Обратите внимание, что для некоторых изделий монтируемых стойку, физические размеры (ШxГxВ) выражаются в формате (ДxШxВ). |
Комплектация
- 1x консольный сервер с поддержкой PoE для защищенного подключения к устройствам с интерфейсом RS-232/422/485
- 1x клеммная колодка
- 1x комплект подкладок под ножки (4 шт.)
- 1x комплект для монтажа на DIN-рейку
- 1x руководство пользователя
Основные | |
---|---|
Производитель | ATEN |
Страна производитель | Тайвань |
