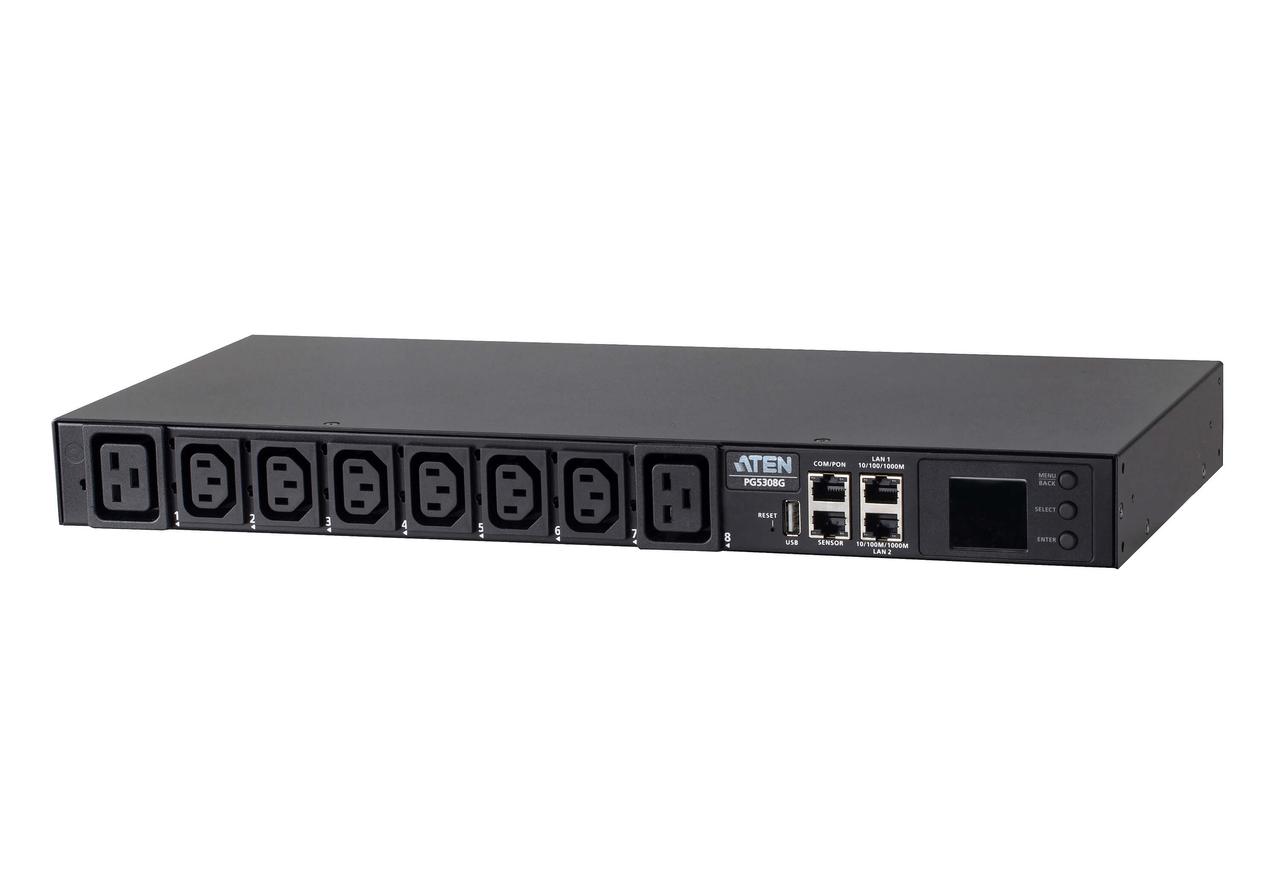

32A 8-розеточная 1U 3-фазный PDU с функцией измерения параметров (6 x IEC320 C13+ 2 x IEC320 C19) 7680ВА PG5308G ATEN

ATEN PG5308G 8-розеточная 1U 3-фазный (3-Phase) блок распределения птиания с функцией измерения параметров (6 x IEC320 C13+ 2 x IEC320 C19) 240 VAC 32A (Max)

• Два порта Ethernet с поддержкой создания каскадных подключений до 64 БРП
• Порт датчика окружающей среды с подключением RJ-45 позволяет для подсоединения одного или последовательного подключения до 8 датчиков окружающей среды модели EA1640, для мониторинга значений температуры, влажности, воздушного потока, перепада давления воздуха и утечек, с оповещениями о потенциальных угрозах (приобретаются отдельно)
• Точность измерения кВт•ч (+/-1% ) для улучшения показателей энергопотребления, базовых показателей и отслеживания инициатив
• На базе процессора ARM Cortex-A8 и предоставляет гибкие методы управления через порты USB, COM, датчика окружающей среды, а также два порта LAN со скоростью до 1Гбит/с

Устойчивая энергоэффективность может иметь решающее значение при поддержании бесперебойной работы центра обработки данных (ЦОД) или серверного помещения. Внедрение эффективного управления питанием часто требует усовершенствования как на аппаратном, так и на программном уровне. Компания ATEN представляет свою новейшую серию блоков распределения питания (БРП или PDU) PG, доступную в конфигурации розеток IEC, которая оснащена корпусом высотой 1U для установки в стойку. Она соответствует растущему спросу на электропитание для ИТ-оборудования высокой плотности в серверных помещениях и ЦОД. БРП модели PG5308 на базе процессора ARM-Cortex A8 оснащен 8 розетками, которые могут подавать питание на все подсоединенное оборудование менее чем за 10 секунд после подключения и предоставляют наиболее точные данные об использовании энергии в кВт•ч (+/-1%) для улучшения показателей энергопотребления, базовых показателей и отслеживания инициатив. Разработанный с возможностями энергосбережения, БРП PG5308 предназначен для обеспечения более низкого энергопотребления в сетевой инфраструктуре, одновременно способствуя сокращению выбросов CO2 до 35,04 кВт, что снижает расходы на электроэнергию и ежегодные налоги на выбросы углекислого газа.

ЖК-дисплей для оповещения в реальном времени

После подключения к источнику питания переменного тока на главном экране отображаются основные показания БРП, включая A (суммарный ток), V (напряжение), W (мощность) и kWh (потребляемая мощность).

ЖК-экран загорается красным, при возникновении критического события (Critical), либо в случае сигнал тревоги (Alert, срабатывает, когда показания контролируемых значений БРП превышаюет предопределенный порог) или предупреждение (Warning, при приближении значения к порогу оповещения).

Датчики окружающей среды

Порт датчика с подключением RJ-45 для подсоединения одного или последовательного подключения до 8 датчиков окружающей среды (например, EA1640, продающегося отдельно) для мониторинга значений температуры, влажности, воздушного потока, перепада давления воздуха и утечек, с оповещениями о потенциальных угрозах..

Связь по протоколу RS-232

Подключение последовательного устройства к COM-порту БРП обеспечивает еще один способ связи с использованием команд CLI для быстрой и гибкой работы.

Возможность подключения к сети по Wi-Fi

БРП PG5308 можно подключить к сети с помощью USB WiFi-адаптера для работы с функциями DCIM, обновления микропрограммы, экспорта журналов, быстрой настройки и многого другого.

Два порта LAN для организации масштабируемой сети

PG5308 оснащен двумя портами LAN (Интернет и Интранет), поддерживающими Ethernet-соединение со скоростью до 1 Гбит/с с возможностью создания каскадных подключений до 64 БРП. Это может сэкономить расходы на установку дополнительных сетевых коммутаторов для подключения к сети, а также сэкономить место в стойке для размещения большего количества ИТ-оборудования в расширяемой сети.

Мониторинг инфраструктуры ЦОД (DCIM)

Интеграция с программным обеспечением eco DC компании ATEN – инструментом для ПК на базе веб-технологий для оптимизированного управления инфраструктурой центра обработки данных (DCIM). С помощью удобного веб-интерфейса для интеллектуального управления питанием он позволяет отслеживать данные от БРП и подключенных устройств о распределении электроэнергии, энергопотреблении и окружающей среде и подключенных устройств.

Применения

Интеллектуальные БРП серии PG идеально подходят для установки в серверную стойку, где требуется энергоэффективное распределение электроэнергии для ИТ-оборудования высокой плотности в серверных помещениях или центрах обработки данных.

Блок распределения питания (БРП) с функцией измерения параметров модели PG5308 компании ATEN выполнен в компактном стоечном корпусе высотой 1U и содержит 8 розеток*.

Он оснащен процессором ARM Cortex-A8 и предоставляет гибкие методы управления через порты USB, COM, датчика окружающей среды, а также два порта LAN со скоростью до 1Гбит/с.

Предназначенные для быстрого развертывания, БРП серии PG могут подавать питание на все подсоединенное оборудование менее чем за 10 секунд после подключения. Для повышения экономической эффективности и оптимизации пространства эти интеллектуальные БРП можно подключать каскадом, что позволяет объединять до 64 устройств.

Для обеспечения оптимальных условий работы в БРП серии PG предусмотрен порт датчика с подключением RJ-45 для подсоединения датчиков окружающей среды (например, EA1640) с помощью которых можно отслеживать состояние среды центра обработки данных. Их безопасные, централизованные и интеллектуальные возможности управления питанием, позволяют пользователям выполнять включение, выключение или цикл включения/выключения ИТ-оборудования центра обработки данных, такого как серверы, системы хранения данных, KVM-переключатели, сетевые устройства и устройства последовательной передачи данных.

Благодаря интеграции возможности удаленного управления питанием и функции измерения мощности в режиме реального времени, пользователи с помощью IP-подключения могут управлять и отслеживать состояние питания устройств, подключенных к БРП серии PG, практически из любой точки мира. В зависимости от конкретной модели доступна функция измерения на уровне самого устройства, банка розеток или отдельной розетки.

Диапазон напряжения работы для данных интеллектуальных БРП составляет от 100 В до 240 В, при этом точность предоставления данных об использовании энергии в кВт•ч равна ±1%. Такой уровень точности улучшает мониторинг потребления энергии, помогает в установлении базовых показателей энергопотребления и поддерживает отслеживание инициатив по повышению энергоэффективности.

Пользователи могут загружать новые версии микропрограммы с веб-сайта компании ATEN и выполнять обновление через веб-интерфейс или USB-порт, получая доступ к новейшим функциям и улучшениям для практического использования.

В комплект поставки входит зеленая наклейка на операционную панель с ЖК-дисплеем, а также для покупки доступны дополнительные варианты синего, желтого, красного и фиолетового цвета. Такая система цветового кодирования упрощает различение устройств подачи питания и способствует более эффективному устранению неполадок.

Интеллектуальные БРП серии PG идеально подходят для серверных помещений предприятий, сетевых шкафов и центров обработки данных. Они являются интеллектуальным решением для распределения электроэнергии и управления, отвечающим требованиям применений ИТ-оборудования с высокой плотностью использования и оптимизирующим общие затраты.

Примечание:
1. Модель PG5308A содержит 8 розеток конфигурации NEMA 5-20R
2. Модели PG5308B / PG6308G содержат 6 розеток конфигурации IEC 60320 C13 и 2 розетки конфигурации IEC 60320 C19.

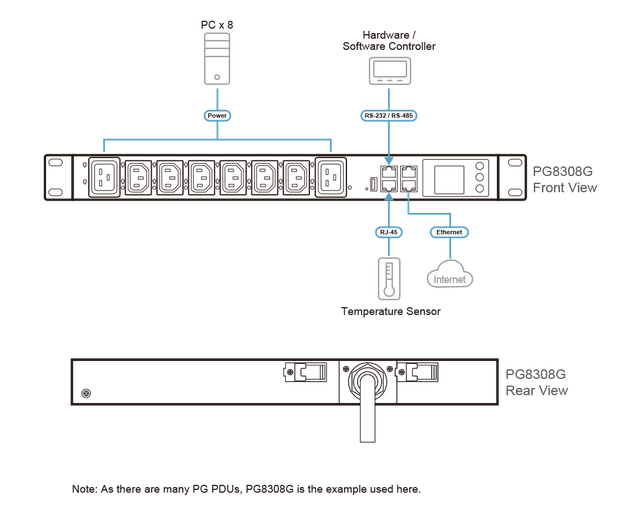

• Подключения
  • Поддержка интерфейса Ethernet со скоростью 1 Гбит/с
  • Протоколы удаленного управления – TCP/IP, UDP, HTTP, HTTPS, SSL, DHCP, SMTP (TLS 1.2), ARP, NTP, DNS, SNMP V1, V2, and V3, Telnet, Modbus (по TCP/IP), Wi-Fi, and IPv6
  • Поддержка скриптов – протокол JSON-RPC (удаленный вызов процедур) и скрипты Python для управления указанными БРП
  • Безопасность – поддержка 2-уровневой защиты доступа к учетной записи/паролю и фильтр IP/MAC, 128-битный SSL
  • Аутентификация – RADIUS, LDAP, TACACS
  • Поддержка программного обеспечения eco DC и нескольких браузеров (IE, Firefox, Chrome и Safari)
  • Поддержка коммуникаций по протоколу RS-232 и RS-485
  • Порт датчика окружающей среды с подключением RJ-45 позволяет для подсоединения одного или последовательного подключения до 8 датчиков окружающей среды модели EA1640 компании ATEN, для мониторинга значений температуры, влажности, воздушного потока, перепада давления воздуха и утечек, с оповещениями о потенциальных угрозах (приобретаются отдельно)
  • Поворачивающийся ЖК-дисплей – возможность поворота на 180 градусов, обеспечивающая гибкость установки при монтаже в стойке

• Измерение
  • Усовершенствованная система надежного крепления предотвращает отсоединение шнуров питания из-за вибрации или человеческой ошибки
  • Измерение и отслеживание мощности на уровне БРП и отдельных розеток
  • Измерение и установление пороговых значений тока, напряжения, мощности, рассеиваемой мощности, температуры и влажности
  • Точность измерения кВт•ч (+/-1%) для улучшения показателей энергопотребления, базовых показателей и отслеживания инициатив
  • питания:
    – Показания на главном экране: A (общий ток), V (напряжение), W (мощность), кВт•ч (потребляемая мощность)
    – Типы оповещений: критическое событие (Critical), сигнал тревоги (Alert, при превышении значением заданного порога), предупреждение (Warning, при приближении значения к порогу оповещения)

• Сеть
  • Два порта Ethernet с поддержкой создания каскадных подключений до 64 БРП
  • Функция последовательного подключения поддерживает протоколы SNMP и Modbus, а также протокол TCP/IP (веб-интерфейс)
  • Поддержка ПО eco DC компании ATEN (средство управления энергопотреблением и DCIM на основе веб-интерфейса) для мониторинга распределения электроэнергии, данных об энергопотреблении и окружающей среде от БРП и подключенных устройств

Комплектация

• 1x 8-розеточный энергосберегающий БРП
• 1x комплект для монтажа в стойку
• 1x комплект подкладок для ножек (4 шт.)
• 1x кабель RJ-45 – DB-9
• 1x цветная наклейка на переднюю панель
• 1x инструкция пользователя
